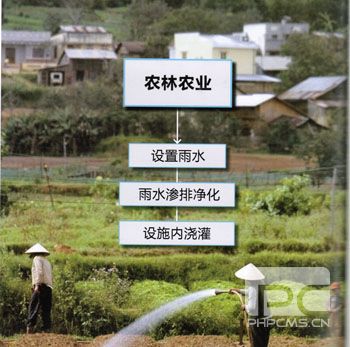

雨水收集系统,就是将雨水回收并经过对收集的雨水处理后达到符合设计使用标准的系统。雨水收集主要包括四个主要方面:初期雨水弃流,雨水过滤,雨水储存,雨水处理回用。雨水收集的意义:可以达到节能减排,绿色环保,减少雨水的排放量,使干旱,紧急情况(如火灾)能有水可取。雨水综合利用可以用到生活中的杂用水,节约自来水,减少水处理的成本。
1.城市化对城市排水的影响(雨水管理的必要性和趋势)
1)自然雨水的排放
2)城市化发展的结果
城市化前,雨水落到天然的土地时,大多数的雨水直接渗入地面,然后慢慢地渗透到地下水或溪流及江河中,其中一部分渗入地面的雨水会通过植物蒸发掉,仅有大约20%的雨水直接从地面流入河道中。随着城市住宅、商业及工业的发展,城市建设的增多,人工铺装地面增多,导致了大量的地面被不透水地面如屋面、停车场及公路等所覆盖。当雨水降落到这些下垫面时,大多数的雨水迅速流入排水沟,然后排入附近的溪流及江河中,下垫面径流量增加到80%。
2.国内城市水环境现状
1)水资源严重短缺
♦ 我国目前660多个建制市中缺水城市占2/3以上,其中严重缺水的城市有110多个;
♦ 我国北方尤其缺水。黄河、淮河、海河、辽河流域所代表的北方地区人均水资源量只是全国平均水平的三分之一;
♦ 目前城市化快速发展导致用水量陡增,水资源短缺日益严峻。
2)水环境严重失衡
♦ 水环境污染严重,城市河道,湖泊面临严重的污染;
♦ 地下水位偏低,引起地面沉降问题;
♦ 城市热岛效应加剧,水份蒸发量下降,空气干燥。
3)城市雨洪灾害频繁发生
♦ 我国城市暴雨积水严重;
♦ 城市防洪的任务繁重;
♦ 设计标准偏低的城市排水体系难以承担城市发展需要。
3.可持续城市排水系统
1)可持续发展
1992年里约联合国世界首脑大会上,提出了可持续发展的著名概念,定义为:满足本代人需要的发展进程,但不应以损害后代人满足他们的需要为代价,主要内容包括:
♦ 更好的医疗,教育和物质生活;
♦ 每个人都有改善生活的可能性与机会;
♦ 家庭和社会关系能够得到自我提高;
♦ 享受具体的安全环境;
♦ 享受基本的文明和政治自由;
♦ 享有美好的自然环境,呼吸无污染的空气,饮用干净的水,生活在多样的植物与动物之中,不被破坏的自然更新和生产过程。
2) 可持续城市排水系统
可持续城市排水系统是西欧国家为可持续的城市发展探索出的一种方法,通过设计的手法,对城市排水系统统筹考虑,同时引入可持续发展的概念和措施。传统的地表水(雨水)处理和排放一般分别考虑水的流量、水的质量和环境的舒适(娱乐性)。将这三个因素综合考虑解决地表水(雨水)的排水问题就称之为可持续城市排水系统(Sustainable Urban Drainage System,简称SUDS)。该系统比传统的排水处理系统更具有可持续性,因为该系统的目标以环境保护和可持续性为前提。采取这种方法能够适当扩展当前某些地区即将饱和的排水系统,使它们继续发挥作用,允许新的开发建设,特别是城市建成区;排水容量能够得以扩展,可以有新的开发和建设,同时减少雨水的流失。

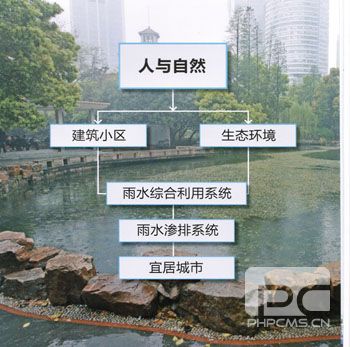

4.雨水管理系统
根据欧洲的经验以及国内的现状,中国引入了先进的雨水管理系统。
1)雨水治理系统
2)雨水渗透系统
3)雨水滞留系统
4)雨水收集系统
5)雨水回用系统
6) 雨洪控制系统
三个主要的目标
1)水的流量:将发展区内的雨水径流量控制在开发前的水平
2) 水的质量:改善雨水径流的水质;
3) 娱 乐 性:改善环境的舒适度

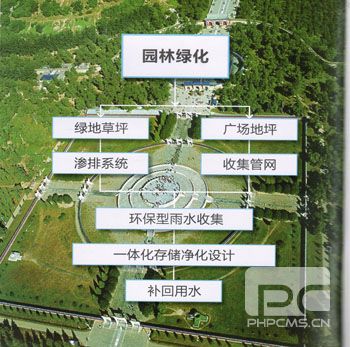

1、雨水资源的景观利用
美国的波特兰和西雅图,终年雨水充沛,景观设计师便经常运用雨水花园来增强城市排水功能。在停车场等城市公共环境中,这种雨水花园能有效地使收集到的雨水变废为宝。德国的柏林波茨坦广场(Potsdamer Platz),占总面积19%的用地被规划为水面,可收纳周边屋面和地面的雨水约1.5万m3。雨水在注入广场水体之前,先要经过种植有水生植物和培养在上面的微生物构成的净化水塘,完成水的净化和二次过滤,保证水体有清洁健康的品质。广场的水面与南部紧邻的运河结合为一个整体水网生态系统,为身处闹市中的人们创造了一个以水为主题的都市生态景观环境。
2、雨水资源景观利用的措施
雨水利用的主要景观措施有:屋面集水、滞留池、生态调节池、植草沟、人工湿地等。本案例中雨水直接利用时选用无渗透功能的贮存装置(人工湖、地下贮水池、贮水沟),雨水间接利用采用渗滤沟、渗滤池、低洼绿地、梯田、花畦等方式将雨水渗入土壤,涵养地下水或回灌至地下水层。
2.1渗滤池:结合池塘、洼地设置渗滤池,池塘与洼地维持少量水位,除有集水功能外还可维持水生生态系统的稳定性,开放的水域还能提供亲水及视觉美化的效果。
2.2花畦:池底覆以土壤并种植吸附污染物的湿生植物,具有调节与改善水质的功能。
2.3植草沟:用植被覆盖的集水、排水渠,主要用于疏散暴雨径流以及移除污染物,提升水质,保留乡土植被维护景观品质,提供生物栖息的空间,且植草沟设置及维持保养的费用低于传统的地下管线。
2.4渗滤沟:渗滤沟是利用卵石、碎石等空隙为雨水提供滞蓄空间的方法,在地面设卵石沟或卵石槽导引地表径流至卵石间的孔隙。
2.5渗透性铺装:采用渗透性地面铺装是让雨水回归大地,解决地下水回灌问题,具有入渗、滞留的能力,有减洪、水质净化与地下水涵养的优点。
3、杭州某公园雨水利用方案分析
杭州降雨量年际变化大,往往出现雨季暴雨量大,雨后大量雨水自然流走而缺水的情况,结合该现状,在公园景观规划初期引入了雨水利用的概念。公园北面地势较低有2个水塘;南边为自然坡地,视野开阔;东面地势较为平坦。公园绿地率达75%以上,设计水面达7.6万m2,提升景观品质的同时,对于雨水的回收贮存也极为有利。雨水经过大面积绿化过滤,水质好;园中各景观要素有机结合,相宜布置,并以浓郁、丰富的植物将各要素融为一体,综合运用多项技术措施,力图使雨水得以充分利用。
3.1公园水景系统设计目标——雨季无水涝,旱季不缺水,污水零排放。
充分利用渗滤、调蓄设施,调节雨季多水与旱季缺水的矛盾,即旱季利用雨季储存的雨水解决除工作人员饮用水、盥洗用水以外的公园用水;雨季将大量富余雨水渗入土壤,部分雨水贮存用于补充旱季用水。结合生物处理及人工湿地净化,设计污水处理系统,对公园的污水进行水质处理,然后供绿化灌溉或冲厕使用。
3.2在水景规划方案及其各设计参数初步设定后,进行水量分析。
公园总占地面积55.9万m2,其中山体占18%,道路及铺装占11%,绿地占58%,水体占1370,杭州年均降雨量1435mm。公园综合径流系数y=0.3×18%+0.7×11%+0.15×58%+1×13%=0.36;公园年均雨水径流量W=0.36×1.43×55.9×104=28.77×104m3。根据分析结果可知,因公园汇水面积和人工湖调蓄能力较大,每年可收集利用雨季暴雨期间大量雨水资源,弥补大部分景观用水,从而节约水资源的消耗,旱季景观水体依靠雨水基本能维持水景正常运行。
3.3设计理念
在园区绿地设计中,雨水是一种重要的资源,采取大量截留和利用雨水的措施,最大限度地利用雨水资源,发挥其综合作用。
3.3.1按照重现期为2年的暴雨量设计渗透设施,保证雨季无水涝;计算旱季累计最大用水缺口,设计贮水设施,旱季不缺水;结合人工湿地以及生物处理技术,设计公园污水处理系统,污水零排放;设置自动监控系统实时监控水质,实时处理。
3.3.2结合杭州降雨特点以及公园实地情况,采用“自来水补给+人工湿地净化生物处理”系统。自来水补给公园工作人员日常用水、游客盥洗用水;人工湿地净化系统处理优质雨水,提供绿化灌溉用水、冲厕用水、冲洗地面用水;生物处理系统处理冲厕、盥洗排水,再排入湿地进一步净化贮存,重新用于绿化灌溉或冲厕。预留雨水处理配套用地作为公园水质监控设备用地,以及配备生物处理设施,作为污水处理初级净化系统。生物处理系统建设较复杂且成本较高,结合公园周边中水系统统一规划。
3.4设计中采用的雨水利用措施
3.4.1收集系统
(1)绿地生态水渠
根据现状地形及景观要求,设计以下3种形式:①利用现状截洪沟进行改造,变成集、蓄、滤三个功能兼备的生态型水渠;②在山坳处设置引水渠,将山上雨水引入人工湿地过滤净化;③结合现状地形设计渗透型集水渠,渗滤沟+穿孔管+贮存池或渗滤池。
(2)道路渗滤沟
因景观和功能要求,在主要道路和广场上未使用透水砖。因道路广场的标高大于绿地标,道路广场上的雨水可以汇聚到周边绿地内,再渗透到地下。而园内一般道路采用透水砖,并以级配砂石作为垫层,在级配砂石垫层内铺设全透型排水软管,便于雨水渗透、收集和利用。
根据具体位置及路幅宽度不同,渗滤沟有以下几种形式:①主园路渗滤沟:路幅宽6m,行人较多,雨水稍有污染,结合绿地过滤设计渗滤沟;②硬质广场路面:结合地面找坡及铺装设计,广场中每隔20m左右设置渗滤沟;③3m宽园路:渗水砖路面+渗滤沟+穿孔集水管;④山体渗滤沟:内侧做渗滤沟,隔一定距离结合地形设置渗滤池或贮水池;⑤木栈道:栈道下方设置低洼绿地;⑥停车场:设计多孔沥青车道结合植草砖停车区,尽可能让雨水下渗,此处雨水污染较大,结合弃流及土壤渗滤设置穿孔管集水。
2.4.2净化系统
(1)土壤渗滤净化
大部分雨水在收集时同时进行土壤渗滤净化,并通过穿孔管将收集的雨水排入次级净化池或贮存在渗滤池中;来不及通过土壤渗滤的表层水经过水生植物初步过滤后排入初级净化池中。
(2)人工湿地净化
分为2个处理过程,一是初级净化池,净化未经土壤渗滤的雨水;二是次级净化池,进一步净化初级净化池排出的雨水,以及经土壤渗滤排出的雨水;经二次净化的雨水排入下游清水池中,或用水泵直接提升到山地贮水池中。初级净化池与次级净化池之间、次级净化池与清水池之间用水泵进行循环。
(3)生物处理
参考中水处理流程,结合人工湿地设计生物处理系统,处理冲厕、盥洗排水的净化系统。
2.4.3贮水系统
(1)人工湖
结合景观水景要求设计人工湖,包括初级净化池、次级净化池、清水池。雨水利用时主要从清水池用泵抽取,供附近的冲厕用水以及补充山地绿化灌溉用水;少量溢出的雨水排入市政雨水管。湖水的常水位标高比溢流口低10cm,而驳岸的标高则根据常水位来设计这样处理可以使降雨蓄存量增加,保证至少单次降雨量在50mm以下时不会产生溢流,既保持了平时湖水充盈的亲水效果,又为雨季蓄水打下了基础。在人工湖设计有若干水生植物种植池,这些种植池在丰富湖区景观的同时,也承担着沉积雨水带来的泥沙的作用。为保证湖水清洁,防止水质恶化,中水处理系统对湖水进行循环处理,同时为公园里其它绿地喷灌系统提供水源,使得汇集的雨水得以充分利用。
(2)地下贮水沟
结合生态集水渠设计地下贮水沟,既是集水沟,也是贮水设施。贮存的水过滤后在重力作用下直接供给附近低标高厕所冲厕以及绿地灌溉,贮存沟内溢流出的雨水排入下游净化池中。
(3)地下贮水池
根据景观场地设计及绿化灌溉就近原则,设置2种形式的地下贮水池:①自动滴灌式贮水池:主要设置在阳光草坪高位坡地上,抽取清水池中雨水,贮存在坡顶土层下方贮水池中,结合滴灌系统,利用重力作用灌溉下游草坪;②山地贮水池:水源主要来自高位集水沟收集过滤的雨水,必要时用水泵抽取清水池雨水补充;贮存的雨水主要用作附近低标高厕所冲厕以及绿地灌溉;利用溢流管将山地贮水池连成一个系统,水量过多则通过溢流管逐级下流,最后排入清水池中;缺水时通过水泵抽取清水池中雨水,逐级提升至最高位贮水池中。
4、结语
公园绿地在整个城市绿地面积中占有很大的比例,与我们的生活紧密相关,对改善城市生态环境、提高人们的生活质量具有重要作用。在水资源日益紧缺的今天,将雨水资源利用与公园景观水景结合起来显得尤为适宜。山、林、塘、畦,它们都承载着中国文化的智慧基因,我们应该珍视承载这份基因的大地,将绿色科技融入这块大地之中,诠释人与自然和谐共生。
分布模型 | 推求方法 | 总绝对方差(mm/min) | 总相对方差(%) |
P-Ⅲ | 矩法 | 0.0393 | 5.06 |
拟牛顿法 | 0.0439 | 5.25 | |
适线法 | 0.0357 | 4.49 | |
极大似然法 | 0.0479 | 5.90 | |
遗传算法 | 0.0427 | 4.92 | |
Weibull | 最小二乘法 | 0.0308 | 2.95 |
遗传算法 | 0.0377 | 4.54 | |
拟牛顿法 | 0.0367 | 4.38 |
推求方法 | 平均绝对方差mm/min | 平均相对方差% |
拟牛顿法 | 0.0180 | 1.04 |
遗传算法 | 0.0229 | 1.34 |
高斯牛顿法 | 0.0181 | 1.04 |
推求方法 | 重现期 | 公式参数 | ||
A1 | b | n | ||
拟牛顿法 | 0.25 | 33.6445 | 19.1104 | 0.9568 |
0.33 | 52.1267 | 20.9167 | 1.0219 | |
0.5 | 50.7343 | 20.4179 | 0.9881 | |
1 | 41.9933 | 18.8123 | 0.9100 | |
2 | 35.0533 | 17.2759 | 0.8403 | |
3 | 32.0701 | 16.4869 | 0.8052 | |
5 | 29.1137 | 15.5863 | 0.7658 | |
10 | 26.1602 | 14.5255 | 0.7198 | |
20 | 24.0667 | 13.6270 | 0.6812 | |
50 | 22.0984 | 12.6083 | 0.6382 | |
100 | 21.0580 | 11.9631 | 0.6109 |
推求方法 | 公式参数 | |||
A1 | C | b | n | |
遗传算法 | 20.85 | 0.43 | 14.65 | 0.74 |
拟牛顿法 | 21.43 | 0.43 | 14.94 | 0.75 |
高斯牛顿法 | 21.44 | 0.45 | 14.96 | 0.77 |
总绝对方差mm/min | 总相对方差% | |||
遗传算法 | 0.0448 | 3.26 | ||
拟牛顿法 | 0.0452 | 3.28 | ||
高斯牛顿法 | 0.0492 | 3.41 |
推求方法 | 重现期 | 绝对方差mm/min | 平均绝对方差mm/min | 相对方差% | 平均相对方差% |
拟牛 顿法 |
0.25 | 0.0058 | 0.0180 | 0.68 | 1.04 |
0.33 | 0.0077 | 0.77 | |||
0.5 | 0.0062 | 0.56 | |||
1 | 0.0052 | 0.40 | |||
2 | 0.0088 | 0.61 | |||
3 | 0.0120 | 0.78 | |||
5 | 0.0164 | 1.00 | |||
10 | 0.0227 | 1.28 | |||
20 | 0.0293 | 1.53 | |||
50 | 0.0383 | 1.83 | |||
100 | 0.0453 | 2.03 |
推求方法 | 重现期 | 绝对方差mm/min | 平均绝对方差mm/min | 相对方差% | 平均相对方差% |
遗传算法 | 0.25 | 0.0725 | 0.0448 | 7.87 | 3.26 |
0.33 | 0.0659 | 6.63 | |||
0.5 | 0.0567 | 5.17 | |||
1 | 0.0412 | 3.24 | |||
2 | 0.0270 | 1.87 | |||
3 | 0.0204 | 1.32 | |||
5 | 0.0168 | 1.00 | |||
10 | 0.0239 | 1.29 | |||
20 | 0.0375 | 1.85 | |||
50 | 0.0577 | 2.56 | |||
100 | 0.0736 | 3.03 |
摘要:随着我国国民经济的迅速发展,城市进程加快,水资源恶化,地下水位下降,城市的用水问题越来越严重。雨水资源综合利用与控制,在环境与水资源利用控制方面起到重要作用,对我们的人居环境、水利生态有着深远的意义。本文就无锡大剧院项目施工及所遇问题,做一简单阐述。
关键词:系统设计;深化设计;施工技术
1、雨水回收利用系统设计
雨水控制和利用系统的重点在于雨水的顺利排除和可利用雨水的水质保障。
1.1 系统设计要求
安全方面:雨水利用系统首先要保证建筑的排水安全,这就要求雨水弃流装置能稳定运行,不结淤、不堵塞。
绿色保障:雨水收集是一个系统的工程,每一个步骤的衔接是密不可分的。雨水净化处理设施建好后,处理能力即被限定在一定范围内,这就要求进入雨水净化处理系统的雨水水质相对稳定。为了达到这一要求,雨水弃流装置应对雨水的水质具有一定的控制作用,即通过在线监测仪器,在水质达到一定水平后才由弃流转为收集,保障净化处理后的出水水质,系统消毒及水质保持均采用绿色物理法处理。
经济节约:雨水利用系统的设计应便于运行管理并尽可能节约投资及运行费用,优先采用高效低耗设备,使投资规模与收益相符合。
1.2 设计原则和方法
以系统集成和项目工况,从绿色、环保、节能为出发点,针对雨水收集、储存、净化处理、回用各个方面,以保障建筑排水安全和回用水质为目标展开全方位设计,结合专业技术、高效低耗设备,配合完善的自控系统,实现雨水控制和利用系统的安全稳定运行,同时尽可能降低系统投资和运行费用。
2、施工技术与优势
2.1 雨水综合利用技术――雨水收集自动分流站
雨水综合利用的核心问题是如何弃流掉初期严重污染的水质,同时根据蓄水装置的大小,适时收集、过滤干净的雨水。雨水收集自动分流站的发明,全面地解决了雨水弃流、初期过滤、自动控制雨量监测、雨频监测、智能调控等一系列问题,集多项功能于一体,从根本上解决了目前市场上采用电动阀弃流器、弃流井、人工弃流装置等设备的重大问题――流量、口径小、易堵塞、过滤精度低;改变了传统方法中的分流井、弃流井、初过滤井等多个井点、分段式初处理方式,节省基础投资,占地少,一体智能化管理;结合后期的用水水质、用水量、工程工况及相关要求,合理、高效、经济的综合设计、施工、运行、管理和服务本系统。
2.2 系统技术优势
(1)采用初期雨水排空弃流方式,无初期雨水积留,避免了二次污染;
(2)通过控制蓄水池进水水质,保证后续处理系统在设计水质安全范围内运行;
(3)经济、集成式设备,减少了安全分流井、初期雨水过滤井的投资;
(4)独特的安全分流、溢流设计,保证系统安全运行,保证排水安全;
(5)雨水系统采用集成PLC可编程控制,实现智能一体化运行;
(6)物理式水处理技术,节能减排,绿色无污染,无化学污染物排放,后期管理费用低;
(7)利用集成式控制,将各设备的运行高效结合,对水量、水位及运行时间进行智能切换控制,达到最佳节能效果;
(8)根据汇流面积,采用降雨雨量、雨水水质、雨水频率控制弃流,根据储水水位控制收集时间;
(9)结合用水水质、水量、工况及相关要求,合理、高效、经济的发挥设计施工、运行、管理优势,服务本系统。
3、雨水深化设计
3.1 雨水综合利用系统分析
①雨水量概况分析;②中水回用需水量平衡分析计算;③蓄水沉淀池的计算;④雨水处理能力设计;⑤清水池设计计算。
3.2 雨水综合利用系统系统工艺流程分析
3.3 雨水弃流处理系统
3.3.1 雨水弃流处理系统设计
初期径流弃流量应按照下垫面实测收集雨水的CODcr、SS、色度等污染物浓度确定,当无资料时,屋面雨水弃流可采用2~3mm径流厚度;连续降雨期径流水质较好,可适当减少弃流量。屋面雨水收集系统的弃流装置宜采用自动控制弃流装置,同时保证安全排水、洪峰安全分流要求。
雨水弃流可采用雨水收集自动分流站经弃流、过滤后汇集到雨水收集池。参考设计图纸,可将雨水管汇集至干管后进行弃流,进水管径与分流管径按实际配水管径定制口径;考虑到后续蓄水池的容积,并且考虑到雨水值的不确定性和收集最大化,选择弃流器管径,同时为保证系统排水安全,在雨水收集自动分流站设置分流口。
3.3.2 雨水处理设备选用介绍
雨水收集自分流站:集多项功能一体化设计,多腔体多流道设计,弃流、分流、旋流除砂和过滤同体实现,内置安全溢流口,保障系统排水安全;与系统同步控制,可地面也可地埋式安装,无须人工控制,完全由内置PLC控制程序根据测试数据调整弃流时间和流量,并可对降雨的水质、频次、雨量等进行记忆处理,强化对弃流量的掌控,防暴雨倒灌、不堵塞、不结淤,实现了设备稳定、智能化全自动运行,简化管理、维护,更成功解决了传统技术中“分流井、截流井”的初期雨水积留形成的二次污染问题,以及需人工清理结淤和沉留物的问题。
屋面排水系统排出的雨水经排水管网,进入分流站,旋流经过旋流除砂固液分离区,再流经过位于进水腔的过滤网,较大悬浮物和杂质被拦截过滤,保证后续管道和设备无堵塞,水质达到初期处理效果。根据采集的降雨雨型、降雨频次、降雨量、雨量记录、水质、储水池水位控制、暴雨倒灌等信号自动控制排污弃流单元和收集执行单元,将初期水质较差的雨水和暴雨期多余的雨水直排至市政雨水管进行弃流,水质较好的雨水通过设备旁侧的回用管道流入蓄水池;设备采用弃流排污清空的方式,解决了传统处理技术中的积留初期雨水的二次污染问题;当雨水超过蓄水池水位时,系统自动分流。 雨水收集处理站:采用旋流、逆向流的复合流原理,不问断对雨水进行固液分离、过滤。多流道多腔体设计,其结构顺畅、工艺完善,从根本上克服了过滤器的前期过滤堵塞问题及反洗结淤的弊病,保证在降雨过程中,无人操作状态下,雨水不堵塞、不结淤、过滤顺畅,无二次污染,无需人工清理。设备过滤精度为1mm,采用直流腔连接溢流设计,保证排水安全。
3.4 蓄水池功能设计
雨水经初期弃流后进入蓄水池,蓄水池兼具沉淀功能,进水和出水都需要避免扰动沉积物,以免影响后续处理流程。进水可采取淹没式进水,且进水口斜向上或水平,在进水口设置消能散流槽,具有消能散流的作用,防止激起池底沉积物。此外,集水池设有排泥装置,以免过量沉淀。蓄水池设置超高、高、低水位控制,与雨水收集自动分流系统及处理系统联动,防止水位倒灌及无水运行,并实现全自动控制。雨水蓄水池水位控制与清水池水位及处理系统联控制动,优先收集、处理使用雨水。在蓄水池高位设置溢流口,防止收集雨水漫出蓄水池。
4、雨水深度处理系统
4.1 水质标准
4.2 雨水处理工艺
雨水处理工艺可采用重力沉淀+过滤的方式,并对处理后的雨水采用消毒,以满足补充景观水的使用要求。该工艺成熟稳定,污染物去除率可达到85%以上,且运行操作简单,完全自动化控制,降低劳动强度。具体流程如图。
4.3 雨水混凝过程
混凝过程利用混凝剂对悬浮物质的聚合作用,将水中的污染物质聚集起来后形成较大直径的絮状物质,通过过滤装置将其从水中分离出来。混凝剂可采用聚合氯化铝(PAC),聚合效果较为明显,混凝剂与雨水混合后进入反应器,药剂与污染物反应生成较大絮凝体,经过滤器滤除。
投加装置的作用是向处理水中定量投加混凝剂。装置由储药罐、搅拌机和计量泵共同组成,储药罐储存药液,搅拌机用于储药罐内药液的搅拌,使药剂均匀分布不形成沉淀,计量泵用于药液的定量投加。
管式混合器用于水处理混凝过程中的反应阶段,其作用是促使水中的胶体颗粒发生碰撞,吸附并逐渐结成一定大小的矾花。本项目的反应器位于加压泵之后,加压泵将混有药剂的雨水提升至反应器,采用下进上出的运行方式,使水和混凝剂充分混合和反应,形成较大的絮体。
混凝剂主要成分为(PAC)聚合滤化铝,一般投加浓度为10%,调试时根据来水水质确定实际投加量,计量泵自动投加。
4.4 雨水消毒处理
系统处理后的回用水主要进行紫外线消毒,避免加氯消毒对植物和管网造成的影响,同时减少了药剂储存堆放对环境的影响,较化学加药绿色环保。同时为保证满足余氯要求,配一台加药设备。这样以物理为主,化学为辅的消毒方式,大大降低了运营成本和污染,对节能省耗有着积极作用。

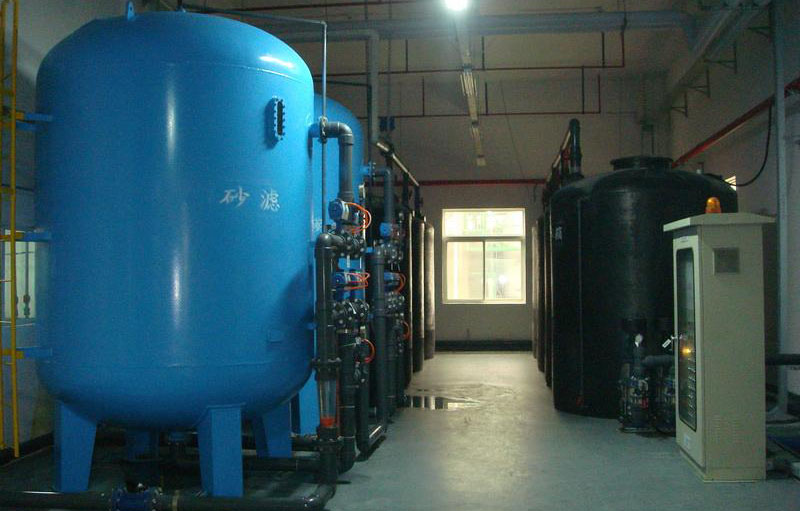

4.5 雨水多级过滤处理
多级过滤器:是去除水中的悬浮物,使水质进一步净化,水进入过滤器中由上到下、由小到大的不同精度过滤层后,将水中的细小颗粒、胶体和有机物质截留下来,使水得到进一步的澄清和净化,除低水的浊度。根据设备进出水的压差和过滤时间来确定设备反冲洗时机,设备分级分段过滤,出水质稳定,利用设备进出水口的阀门闭合切换来对设备内部介质进行反冲洗,将沉积在介质上的杂质冲洗干净后,该设备旋即就进入了一个新的过滤周期。该设备性能稳定实用,内喷涂环氧树脂防腐处理。
4.6 水泵远用
雨水蓄水系统的设备要兼顾实用性和节能环保的特点。水泵不仅要考虑水流体的供应输送,还应考虑对系统影响,水泵的选型需对水泵针对性提出要求,增加对漏油、漏水、过载的安全监控措施,保证安全高效运行的同时,避免对水系统污染。
4.7 水质保持控制
为了保持水处理回用的清水箱中的雨水水质安全卫生和满足系统使用要求,必需控制保持水质的稳定,这就要针对雨水贮存与运行过程中的特点,对清水箱进行水质保持设计,可采用储水自洁消毒器,控制水质及防止变质恶化产生异味等。
5、结束语
城市雨水利用不仅可以解决部分城市的水资源短缺问题,也为水资源的长期可持续发展提供了一个有效途径。随着全国人民环保意识的增强,城市雨水利用会逐步发展起来。本文对雨水回收做出简要阐述,希望可以为各位提供一些帮助。
摘要:近些年来,随着社会的发展,人们的生活需求也越来越多,对市政道路的雨水排水工程的施工技术也越来越重视。文中根据市政道路雨水排水工程施工及验收规范,结合实际的工程特点,较为详细地说明了市政道路雨水排水工程施工的组织安排、施工程序、生产和技术准备、机械设备配置和施工技术方案等内容,并对市政道路雨水排水工程施工的质量控制、安全控制、环境保护、交通疏导等措施也进行了阐述。
关键词:市政道路;雨水排水工程;施工技术
中图分类号: TU99 文献标识码: A
目前,我国的城市基础建设发展迅速,雨水排水工程在快速建立和完善,雨水排水管网在迅速延伸,而市政的雨水排水设施的安全、可靠、完善是经济发展的有力保证。在进行城市雨水排水设计时应根据各个工程的复杂性、特殊性、具体情况具体分析,在保证安全可靠、合理的前提下提倡选择更经济的雨水排水方案。特别是在城市新区的建立、旧城区的改扩建过程中、城市道路的修建,越来越多地涉及到雨水排水管网的科学规划设计问题。在管网设计中抓住主要矛盾,克服设计缺陷,结合实际情况,主动适应城市建设发展需要,优化管网设计,发挥雨水排水工程的最大经济效益与环境效益。所以对于市政雨水排水管网的优化配置及管理都要重视。
一、排水系统对市政道路的重要性
通过对市政道路雨水排水现状以及排水工程中设施分布情况的调查分析,在对市政道路造成严重负面影响的因素中,水的危害及影响是最为主要和严重的。市政道路中多数路基的损害,沥青路面、混凝土路面的破坏都与水的侵蚀作用有着不同程度的关系,加速了路面损坏情况的恶化,缩短了道路的正常使用寿命。因此,市政道路的排水功能是否能正常发挥、排水系统的完善性是影响市政道路使用性能及寿命的重要因素。应该引起我们的足够重视 。相关人员应该提高认识 ,科学施工,保证市政道路排水工程的施工质量 ,防止在排水系统中出现问题,保证道路的使用质量和使用安全性。
二、市政道路排水系统构成
市政道路的排水系统包括:雨水井、沉泥井、过街排水管、排水检查井、地下排水主干线。排水检查井与地下排水主干线部分大多由排水公司施工,而雨水井、沉泥井、过街排水管部分大部分由道路主体施工单位完成。
雨水井也叫收水口,市政道路上的雨水井平蓖是其中的一部分,雨水井常见的有两种:一种是八六式雨水井;一种是带沉泥井的双蓖式雨水井。八六式雨水井沉积淤泥能力小,安装相对简便;另一种沉积淤泥能力大,安装较复杂。雨水井多数采用双蓖式雨水井,也有四蓖式和八蓖式的。雨水井的施工应在三灰碎石完工后,在6cm黑色路面施工之前进行施工,这样比较合适。沉泥井是装配式雨水井的一部分。沉泥井的作用是沉积、贮存路面雨水冲刷混带进来的淤泥、垃圾等,沉泥井上安装有检查孔,工作人员可以下去进行清理以防止排水管道堵塞。
三、市政道路雨水排水施工中常见问题
1、管道渗漏水,闭水试验不合格具体表现为:管材质量差,管壁存在裂缝导致抗渗能力差;管道接口处填料马虎,容易产生破损或开裂;检查井井壁和与其连接管的结合处发生渗漏;管道基础条件不良将导致管道和基础出现不均匀沉陷,一般造成局部积水,严重时会出现管道断裂或接口开裂。
2、道位置偏移或积水由于测量差错、施工走样和意外的避让原有构筑物等等原因,导致管道在平面上产生位置偏移,立面上产生积水甚至倒坡现象。
3、检查井变形、下沉,构配件质量差具体表现为:检查井变形和下沉,井盖质量和安装质量差,井内爬梯安装随意性太大,影响外观及其使用质量。
4、回填土沉陷由于施工填料质量欠佳、含水量控制不好,施工时不按要求分层夯实,井周边回填不密实,这些都会影响压实效果,施工完成后出现过大的沉降。
四、科学设计市政道路的雨水排水系统
1、雨水管道的布置
市政道路雨水管道的布置应尽量考虑到施工和检修过程中,对道路交通的影响,并尽可能的埋设在人行道下或者行车道以外的绿化带。因为雨水在管道中的流动是依靠自身的重力,因此雨水管道在布置时,应由上游向下游倾斜。雨水管道在纵断面设计时,应尽量保证管道的纵坡和道路的纵坡相一致,以与街道的地形相适应。
2、雨水口的布置
雨水口是在合流管道上或者雨水管道上,对雨水进行收集的构筑物。雨水口是由井身、连接管和进水篦所构成,根据进水篦布置的不同,雨水口的布置大致分为立式、平式和联合式这三种,应根据市政道路在雨水口的排泄流量和进水面积,决定雨水口的构造型式和进水篦的数量。
3、检查井的布置
检查井是设置在主干管上的一种井状构造物。它主要是起到方便对管道进行疏通和检查,以及连接沟管的作用。检查井通常布置在管道上容易沉积污物和经常需要检查的地方,在直线管段上每隔一段距离都应布设检查井,以方便检查和疏通操作。
五、科学设计市政道路的雨水排水系统
科学的设计与施工是提高市政道路管道建设质量的关键,因此,一定要防止设计失误和施工失误,做到测量准确无误和施工精确。
1、雨水管道的布置
市政道路雨水管道的布置应尽量考虑到施工和检修过程中,对道路交通的影响,并尽可能的埋设在人行道下或者行车道以外的绿化带。因为雨水在管道中的流动是依靠自身的重力,因此雨水管道在布置时,应由上游向下游倾斜。雨水管道在纵断面设计时,应尽量保证管道的纵坡和道路的纵坡相一致,以与街道的地形相适应。
2、雨水口的布置
雨水口是在合流管道上或者雨水管道上,对雨水进行收集的构筑物。雨水口是由井身、连接管和进水篦所构成,根据进水篦布置的不同,雨水口的布置大致分为立式、平式和联合式这三种,应根据市政道路在雨水口的排泄流量和进水面积,决定雨水口的构造型式和进水篦的数量。
3、检查井的布置
检查井是设置在主干管上的一种井状构造物。它主要是起到方便对管道进行疏通和检查,以及连接沟管的作用。检查井通常布置在管道上容易沉积污物和经常需要检查的地方,在直线管段上每隔一段距离都应布设检查井,以方便检查和疏通操作。
六、施工技术方案
1、测量放线:组织测量技术人员按规划部门提供的测量控制点进行复测,结合道路施工的需要增设测量控制点;进行施工放样测量,定出管道中线、井位以及水准基准点作为整个工程的控制点;每次测量均要闭合,严格控制闭合误差。
2、开挖准备:开挖前应标清地下管线的位置,保护好地下管线;加宽段的沟塘及过路涵管处应提前清淤回填;提前制定抽排水计划,确定地面可利用排水沟渠,必要时设置临时排水沟,保证排水通畅。
3、沟槽开挖:开挖用挖掘机进行,人工配合,沿沟槽开挖边线进行开挖;开挖时应经常检查沟槽的净空尺寸、中心位置、高程及边坡,确保基本检查项目误差符合规范要求;开挖至距槽底 5~10cm 时,改用人工开挖,并用人工清底,以保证槽底土壤不被扰动或超挖;开挖出来的土堆在沟槽边,土堆脚应距槽口不小于 80cm,堆土高度不超过 1.5m;如果挖出的土过多,可以错台堆高,错台宽度 1m;如果沟槽底面低于地下水位,沟底两侧设排水沟和集水井,并及时从集水井内的水抽出;开挖时应根据开挖处的地质状况适时调整放坡斜度,放坡斜度一般为1:0.25~0.33;沟槽开挖的土方如有富余,应调至填方区填土或用自卸式汽车外运弃土。
4、承插口管道施工:
① 砂石基础:测量中心轴线,并放出基础边线,在沟底设置木桩,桩顶标高为砂石基础顶面标高;铺筑砂石基础时应边铺筑边整平,并用平板振动器振动压实;铺筑基础时应提前降水保证砂石基础顶面无明水;铺筑时严格按照高程,振动密实。
② 管道安装:下管前,要清理沟槽内杂物,保持基础表面清洁干净,然后在基础上放出管道中线;平接口管采用管底平接;下管时,应将管节沿中线对称放置,管口对接不能有错台和留有较大间隙,必要时用机械或人工轻缓拨动或撬动排水管,使管口对接整齐严密;管道分段安放后,应沿纵向方向检查排水管线是否平直圆顺,必要时应横向拨动进行调整。
泥③ 接口抹带:平接口管节接口采用 1:2 水泥砂浆钢丝网抹带;管道抹带前应将管口周围清理干净并凿毛,充分湿润;抹接完成后用养生膜覆盖养生。
④ 管脚浇筑:相邻两检查井井室砌筑高度超过管脚高度后,即可进行管脚模板支护;在模板内侧壁上标出管脚顶面高程;浇筑前,应清扫基础顶面,而后浇筑水泥砼,振捣至无气泡冒出,抹平表面即可;水泥砼浇筑后应及时洒水养生。
6、进水井、检查井的砌筑:砌筑各种井前必须将基础面先冲洗干净,并定出中心点,划上砌筑位置及标出砌筑高度;砌筑检查圆井应挂线校核井内径及圆度,圆井井身必须避免上下层砖对缝;雨水检查井壁用 1:2 水砂浆批荡 2cm;因管径 D≥600,管内应设流槽。。
7、井筒筑砌:井筒应根据回填土进度要求提前筑砌,筑砌高度应一次砌到所在车道 12%石灰土结构层顶面,之后随结构层逐层加高,直至达到能满足井口设计高程为止。
8、回填:回填应在井室和井筒抹面灰浆强度达到设计强度的 75%时,才能开始回填;回填应两侧同时进行,分层回填分层夯实,并按要求回填至管顶以上 50cm;回填时,槽内应无积水,回填土不得夹有砖石,大块土必须敲碎至 10cm 以下方可用于回填;沟槽回填顺序,应按沟槽排水方向由高向低进行;端部每一分层应留出 30cm~50cm 错台,以利于有效地密实搭接。检查井周围回填按照本条相关要求进行。
结语:
城市雨水排水工程是现代化城市不可缺少的重要基础设施,只要施工方法合理,技术措施得力,就能使排水工程已为我国城市建设与发展带来显著的效益。新建的城市市政排水系统一般是作为城市新道路的附属设施而一起建设的,因此,许多单位把工程的重点都放在了道路的施工上,对于市政管道工程的施工质量控制并不严格,有些地方甚至连闭水试验都没有做就给予竣工验收。质量低劣的城市排水管道对城市的建设是不利的。随着质量意识的提高,以后的市政管道工程也会更加的得到重视。现代企业大都制定了比较科学合理的质量检查制度,落实好这些制度将使工程的质量得到有效的保障。除了施工单位的自检外,接受监理单位的监督检查也是非常有必要的。完善的监理制度将是工程质量检查制度中的第三重要保障。 参考文献:[1]王刚,王永利.面向可持续发展的城市排水基础设施建设[J].环境保护科学,2001,(04)[2]郭功全,焦兆明.我国城市排水设施建设的几个问题[J].中国给水排水,1988,(05)[3]吴正淮.发展城市排水事业有关技术政策中几个问题的探讨[J].中国给水排水,1989,(01)
[4] 孙犁,王新文.排水工程[M].武汉理工大学出版社,2006.
[5] 邢丽贞.给排水管道设计与施工(第二版)[M].化学工业出版社,2009.
摘要:利用消防水池对雨水进行回收储存,用于现场施工、消防及保洁等,大大缓解了用水困难的难题,节约水资源,同时也为项目增加了经济效益。通过新建厦深线角美站工程和漳浦站工程成功完成了雨水回收利用施工、运行,取得了良好的经济效益。
关键词:回收雨水;工程施工
中图分类号:TU991 文献标识码:A 文章编号:1001-828X(2013)03-0-01
一、工程概况
角美、漳浦火车站都设计有室内地下及室外地下消防水池,由于地理位置相对比较偏僻,临时自来水管线较远,自来水接口及布管费用比较大,生活饮用水由现场打井供给,出水量较小,难以满足现场的施工用水等需求,为了解决现场的施工、消防及保洁用水这一难题,在地下消防水池施工完毕后,利用消防水池对雨水进行回收储存,用于现场施工、消防及保洁等,大大缓解了用水困难的难题,节约水资源,同时也为项目增加了经济效益。
图1 漳浦站消防水池平面布置图
说明:双线框部位表示消防水池位置及设计储水方量
中铁建工集团在角美、漳浦火车站的建设中,结合现场的实际情况,利用消防水池方便对雨水的回收利用这一特点,形成了本技术。
二、技术特点
1.利用建筑物四周及现场临时道路两侧的排水沟对雨水进行有效的收集并储存,减少自来水的使用,节约水资源,节约施工成本。
2.在临时排水沟进入消防水池的前端设沉淀池一个,对泥沙及杂物进行沉淀过滤。设置时排水沟进入沉淀池的入水口要低于雨水进入消防水池的出水口,采用低进高出的方法使泥沙得到充分的过滤。以免泥沙进入消防水池污染消防水池。
3.利用管道在沉淀池和消防水池间进行连接,使雨水能顺利进入消防水池,在沉淀池进入消防水池的管道上绑扎钢丝网,以避免大的漂浮物进入消防水池,避免堵塞消防水池中水泵的吸水口,造成水泵的损坏,定期检查沉淀池,清除较大漂浮物。
4.设置自动压差开关控制系统,只需定期检查设备即可,不额外增加用工,提高功效。
三、工艺原理
1.雨水回收
本技术采用施工现场雨水汇集到临时水沟,由临时水沟流到沉淀池,进行一次沉淀过滤,再进入消防储水池。由消防水池中的水泵和自动压差开关控制系统,按设定的压力供给施工用水管网。
图3.1-1 雨水回收平面示意图
2.增压供水
表3.2-1 水泵增压系统参数表
四、施工工艺流程及操作要点
1.工艺流程
图4.1 工艺流程图
2.施工准备
根据现场情况及设计消防水池位置来布置现场施工给排水管网。
3.操作要点
(1)给排水管网布置:汇水区域划分及排水坡度设置要合理,施工用水及消防等用水的给水点布置合理。
(2)供水设备型号的选用:根据施工现场汇水面积、年平均降雨量及用水高度来选择合适的供水设备。
(3)设备控制系统的要点:①采用压差系统,当给水管网中水压低于设定值时,自动启动水泵增压,达到设定值后停止。②设置备用水泵,以便一台设备有故障时,另一台设备可以正常运行,达到不影响施工需要的目的。③设备与备用电源连接,以保证停电时,可以正常供水。④定期检查自动控制系统及水泵,保证正常运行。
(4)枯水季节、雨水季节供水要点:①设置警戒水位,当枯水季节,降水量不足施工用水量时,即用井水来补给,使之达到警戒水位以上。②警戒水位通过施工阶段用水量计算得到,其包括消费用水、施工用水、保洁用水等。③当雨水季节,降雨量多余用水及储水量时,封闭消防水池进水口,另设置排水口,经沉淀池沉淀,满足排放标准时排入现场临时排洪管网。
(5)雨水沉淀过滤:定期检查并清理沉淀池,保证进入消防水池的水无泥沙杂物。
五、效益分析
1.经济效益分析:
本工程施工及消防用水总量21900m3,在节约水资源、保证施工及消防使用水压、节约施工成本方面取得了非常大的经济效益和社会效益。
节约水资源:经计算节水水资源见下表(立方米):
自来水费用2.01元/立方,自来水初装费需37000元,打井17500元,管网、水泵及压差设备不增加费用,设备用电0.37元/立方米。
角美站工程采用该技术共节约费用59417.6元。
11KW×1.25元/度÷37m3/h×1度/KW =0.37元/m3
(2.01元/立方米-0.37元/m3)×24340立方米+37000元-17500元=59417.6元
漳浦站工程共节约费用55416元。
(2.01元/立方米-0.37元/m3)×21900立方米+37000元-17500元=55416元
2.社会效益分析:
采用雨水回收利用系统,节约了水资源共22840立方米,赢得了公司及业主的一致好评。
六、结语
通过一系列的考察、设计、论证、方案讨论、评审、技术准备及施工实践,通过新建厦深线角美站工程和漳浦站工程成功完成了雨水回收利用施工、运行;既节约了水资源21900立方米和成本55416元,又赢得了公司、监理及建设单位的一致好评。
摘要:通过分析我国小区雨水回收与利用系统的类型,对雨水回收与利用系统设计过程的探讨,引起社会各界对科学合理地利用雨水资源的重视,从而推动水资源的可持续发展。
关键词:小区雨水回收与利用系统;雨水的回收方式;雨水的初期弃流;雨水的储存;雨水的处理;雨水的回用
在我国城市水资源日益短缺的今天,必须采取开源与节流并举,科学合理的利用一切可回收、再利用的水资源,非传统水源--雨水的回收与利用越来越受到社会各界重视。
深圳市是一个雨水充沛、台风暴雨频繁的城市,降雨时空分布极为不均,年降雨量85%集中在每年的4-9月份。由于降水季节不均,深圳一方面常年缺水,一方面暴雨洪涝灾害常有发生。雨水利用工程不但可以有效地减少雨洪、营造地表水文景观、改善小区周边环境,也有利于增强居民爱水节水意识,而且还可以改善室内的局部热岛效应。这样可以使经济效益实现最大化的目的,保持经济和社会效益的可持续发展。
一、雨水的回收方式

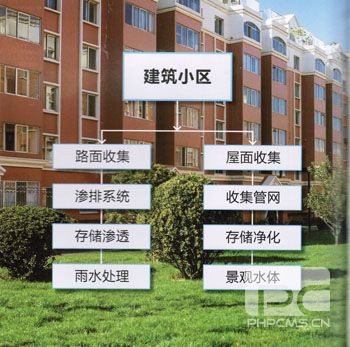

来自小区不同集水面的降雨径流水质有较大差异,一般建议采用如下的雨水利用策略:
1. 屋面雨水污染较少,集水效率高,是收集利用的首选;
2. 广场、路面特别是机动车道的雨水相对较脏,不宜收集;
3. 绿地上的雨水收集效率低,不经济。
对于考虑雨水收集利用的小区,在设计时室外应设置两套雨水排水管网,一套为雨水收集利用管网,一套为雨水收集排放管网。屋面雨水由雨水管道收集后排入雨水收集利用管网,收集后回用。场地雨水经渗排雨水口收集后排入收集排放管网,收集利用管网的溢流排水、初期弃流排水均排至收集排放管网,最终排至市政雨水管。
二、雨水的初期弃流
在降雨的过程中由于降雨对大气的淋洗作用,地面径流对下垫面表面沉积物及表面建筑材料的分解析出物的冲刷作用,致使初期雨水污染程度较高,随着降雨的延续,雨水径流中污染物含量逐渐减少并趋于稳定,雨水径流的水质明显提高。利用雨水降水过程的这个规律,在雨水利用系统中对污染浓度较高的初期雨水弃之不用,而把中后期雨水收集起来的做法称之为雨水的初期弃流;初期弃流是为了有效的收集到水质良好的雨水,减轻后续处理构筑物的负担,节约投资,减少运行费用。
初期径流弃流量应按照下垫面实测收集雨水的COD、SS、色度等污染物浓度确定。当无资料时,规范以初期2~3mm降雨径流为界,将屋面降雨区分为初期径流和持续径流。从规范对弃流的规定中可以得出以下的结论:
1. 雨水的弃流发生在降雨初期;
2. 连续几场降雨,只需要在第一场降雨完成弃流,这个间隔期视情况一般为3至7天;
3. 雨水弃流主要是为了降低后续雨水处理系统的难度和成本,后续有完善的处理系统的情况下,可以不做弃流;
4. 经弃流的雨水其水质也好过污废水,可直接排至市政雨水系统,不建议排到污水系统。
初期径流弃流量Wi=10×δ×F
式中:Wi:设计初期径流弃流量,m3;
δ:初期弃流厚度,mm;
F:汇水面积,hm2;
1.雨水弃流设施的分类及原理
从市场上主要的弃流设施使用情况来看,按工作原理来区分可分为五大类:
1.1容积型
容积型雨水初期弃流装置的工作原理是利用雨水径流的冲刷规律,降雨时初期雨水储存在雨水初期弃流池中,当水池中的储水量等于雨水初期弃流量时,收集管开始收集雨水。
优点:方式简单有效,维护管理方便,可以准确的按设计要求控制初期雨水量。
缺点:连续几场降雨时,无法有效的控制弃流,影响回收利用率;当汇水面较大时需要比较大容积的弃流池;初期雨水同时在弃流池中完成沉淀作用,维护管理较为复杂;纯容积式弃流池需专项设计。
1.2流量型
流量型雨水初期弃流装置,是使用智能流量计测得雨水径流量,通过控制器控制电动阀的启闭,达到雨水初期弃流的要求。为市面上广泛使用的类型。
优点:准确地按设计要求控制初期雨水量;连续几场降雨时,可有效的控制弃流量,有较高的回收利用率。
缺点:需通过流量信号和时间信号来控制电动阀的启闭来完成弃流,控制较为复杂,成本较高。
1.3雨量型
雨量型雨水初期弃流装置与流量型雨水初期弃流装置的主要区别,是弃流装置的信号不再是降雨初期下垫面的径流量,而是雨量计检测到的降雨量,弃流装置的控制只与降雨量有关。通过降雨量值(降雨厚度)控制雨水初期弃流量。
优缺点同流量型雨水初期弃流装置。
1.4渗透弃流井
通过渗透式弃流井截留初期雨水并下渗来达到对初期雨水的弃流的目的。
优点:方式简单有效,可以准确的按设计要求控制初期雨水量。
缺点:连续几场降雨时,无法有效的控制弃流,影响回收利用率;维护管理较为复杂,常年使用,会因滤水层截污太多,而降低效率甚至失效。
1.5室外雨水检查井大小管弃流方式
利用降雨过程表现出初期水质差而流量小的特点,在室外雨水检查井底部设置一根初期雨水弃流小管,在检查井溢流水位设置一根溢流雨水的排水管。水质差的初期小流量的雨水首先通过小管排走,超过小管排水能力的后期径流进入雨水收集系统,超过雨水收集系统能力的雨水通过溢流管排至小区雨水排水管内,保证雨水收集区域的排水安全。
优点:该法的特点是自动弃流,可以减少切换带来的运行和操作的不便。
确定:弃流量难以合理控制,尤其是在降雨强度较小而降雨量很大时可能会使弃流量加大,减少收集水量甚至收集不到雨水。
三、雨水的储存
雨水储存设施的有效储水容积不宜小于集水面重现期1至2年的日雨水设计径流总量,扣除设计初期弃流流量。
W=10×0.9×δ×F
式中:Wi:设计初期径流弃流量,m3;
0.9:雨水可回用量宜按雨水设计径流总量的90%计;
δ:初期弃流厚度,mm;
F:汇水面积,hm2;
雨水储存设施
1.首选利用景观水池。
2.钢筋混凝土水池。
优点:成本较低,寿命长;
缺点:储水集中放置,占地面积大;施工不方便;只能一次性使用,一旦系统有改动,或地块功能变化,不再合适放置时,只有作废;
3.聚丙烯模块组成的雨水收集箱
优点:适合集中回收系统;可组合成不同的容积;较混凝土池而言,施工方便;
缺点:由于模块不具备储水功能,要储水必须外包防水膜,防水膜的质量和施工都会影响到收集箱的使用。
四、雨水的处理
雨水处理工艺的原则是力求简单,一方面经弃流处理的雨水水质比较洁净,另一方面是降雨随意性大,回收水源不稳定,处理设施经常闲置。
雨水收集利用系统的推荐流程:
屋面雨水→弃流沉沙池→雨水蓄水模块→过滤井过滤→取水井→消毒→回用绿化及浇洒道路
五、雨水的回用
雨水收集回用系统,适合回用于绿化和浇洒、水景补水。雨水回用系统宜与中水系统共用清水池,但中水清水池要预留出雨水的储存容积,并有可靠的溢流系统。
六、结语
雨水收集利用技术是节水、节能技术的重要组成部分。目前,我国城市化的发展规模已经进入到了一个飞速发展的阶段,这必然面临着将有更多的土地变成建筑用地。结合实际情况来考虑,统筹规划作出多个设计方案,进行技术经济的对比,最后选择最佳的方案进行建设,尽量降低建设费用。并且回用雨水应该是政府支持、群众参与共同完成的。总之,推动水资源的可持续发展,还有许多工作要做,其任重而道远!
近年来,雨水回收和利用设计系统的研究发展很快,本文笔者在这方面也进行了相关的研究,因此在概述雨水回收与利用意义的基础上,指出了我国雨水利用的现状和存在的问题,并对雨水回收和利用设计系统进行探讨。
【关键字】雨水,回收,利用,设计系统,探讨
中图分类号:S611 文献标识码:A 文章编号:
一.前言
城市化迅速发展的今天,我国的水资源面临着严峻的形势。我们应该更新理念,将雨水作为一种资源回收利用。采用必要的雨水回收利用对于节约水资源是相当有益的。在场地设计中,一方面考虑雨水回渗补充地下水,另一方面通过场地内的竖向设计,收集部分雨水,作为景观用水和绿化用水的补充。利用雨水不但可以有效地减少雨洪、营造地表水文景观、改善小区周边环境,也有利于增强居民爱水和节水意识,而目还可以改善市内的局部热岛效应。这样可以使经济效益实现最大化的目的,保持经济和社会效益的可持续发展。
二.雨水回收利用的现状
随着我国城市化进程的发展,制约城市可持续发展的干旱缺水、洪涝灾害和水环境恶化三大问题日益明显,使得城市原有的水文循环路径发生改变,给城市水生态带来一系列影响,改变了原有城市水体自然循环路径,给城市带来一系列的问题。如导致大部分城市的市区气温比郊区高出1 到 3 ℃,形成“热岛效应”,造成局部天气异常,并且这一现象有逐年增高的趋势。
例如华北地区经常出现大量的地漏,导致地下水位降低,这就是目前在水环境方面面临的巨大问题,这也是我们做好水的回收利用所面临的现实问题。
城市的发展不可避免地造成了不透水地面面积的增加,地表雨水径流系数和径流量的提高,地下水入渗量的减少,使得地下水得不到充分涵养。汛期一遇暴雨就积水成灾,影响城市生活,堵塞交通,甚至淹没设施,经济损失巨大。同时,雨洪的肆虐,污水泛滥,加大了城市治污难度,环境恶化。因此,我们急需在城市建立蓄、滞、排相结合的雨水回收利用体系。
三.某建筑屋面雨水回收利用系统设计
某建筑物是一个大型综合发展项目,位于某市核心地段,项目包括一个大型购物商场、两幢办公楼、一间五星级酒店和一个文化中心,建筑师在首层和裙楼屋面均设有大型公共绿化广场,裙楼屋面还设有酒店的室外泳池。业主为英资企业,非常重视保护环境、节约水资源,要求设计雨水回收利用系统和中水处理系统。
1.设计范围
(一)初期雨水的弃流装置、雨水储水模块;
(二)回用系统的取水井、水泵坑、水泵及附件、控制箱;
(三)初期弃流井与雨水模块之间的雨水管道连接,包括:初期雨水弃流管出弃流井、1. 5米、弃流井与雨水模块之间的构筑物和管道、雨水模块的溢流管道出模块1. 5米,回用管道出泵坑1. 5米;
2. 雨水回收利用系统简介
如下图,雨水回收利用系统示意图。图中该建筑物每年回收的水量大约占到本建筑物用水量的两个月左右,充分显示了该系统在雨水回收利用方面的作用。
图一 雨水回收利用系统示意图
(一)本项目室外设置两套雨水管道,一套为雨水收集回用管道,一套为雨水收集排放管道。屋面雨水经雨水管道收集后,排向室外雨水收集回用管道,经室外初期雨水弃流井完成初期雨水弃流后,进入雨水收集模块池储存并回用。雨水收集回用系统弃流的初期雨水、超过雨水收集系统能力的溢流雨水均由室外雨水收集排放管道收集;雨水收集排放管道收集的雨水,最终排入市政雨水管道。本项目收集屋面的雨水,汇水面积约4300m2。
(二)雨水收集利用工艺原则上力求简单,一方面雨水水质比较洁净,另一方面是降雨意性大,回收水源不稳定,处理设施经常闲置。
(三)进入收集利用系统的雨水水质以实测资料为准,屋面雨水经初期弃流后的水质,无实测资料时可采用如下经验值:CODcr:70-100mg/L;SS:20-40mg/L;色度:10 -40度;
3.初期雨水弃流
集水面的径流雨水经常表现出初期冲刷效应,初期径流雨水中污染物浓度较高、水质混浊,随着降雨的持续,一旦冲刷效应完成,径流雨水的水质将明显提高。对于收集利用系统,在雨水收集时弃流掉初期污染严重的径流雨水,便可以大大减轻后续处理构筑物的负担,节约投资,减少运行费用。对于收集排放系统,弃流初期雨水可消除面源污染,减少对环境的危害。
(一)初期径流弃流量应按照下垫面实测收集雨水的COD, SS、色度等污染物浓度确定。当无资料时,屋面弃流可采用2 - 3mm径流厚度,地面弃流可采用3-5mm径流厚度;
(二)雨水收集利用系统的初期弃流装置要求:智能流量计具有累计流量计量、信号转换和远传功能,并能在设定的复位时间打开电动阀,使雨水初期弃流装置复位。弃流构筑物由干室和湿室组成,弃流装置安装在其于干室;
(三)道路、广场采用渗排一体的雨水口来完成雨水初期弃流,渗排一体雨水口材质为低密度聚乙烯材质,内配成品截污框。颜色与绿地相符。承压荷载大于等于15KN;
4.雨水储存
(一)储存回用规模:雨水储存设施的有效储水容积不宜小于集水面重现期1 -2年的日雨水设计径流总量,扣除设计初期弃流流量。参照周边城市规定,雨水收集利用量采用50mm的设计日降雨量;集水面设计日雨水收集利用量为200m3;
(二)储存方式
本项目采用装配式即雨水模块做雨水收集池,雨水模块材质为聚内烯塑料,模块外部包裹防渗不透水土工布保水。雨水模块储水相对钢筋混凝土水池,更便于安装,施工周期大大缩短,即储水模块还可回收使用;
(三)单组模块规格参数:
尺寸:400x1000x450(高);孔隙率:95%;承载量:标准模块:27.5t/m2,加强型模块37.5t/m2;建议最小覆盖量:标准模块:0. 4m,加强型模块:0. 4m ;建议最大覆盖量:标准模块:1. 2m,加强型模块:1.8m总体最大深度:标准模块:2. 4m;加强型模块:3.0m ;模块的最大高度:标准模块:1.8m。
(四)模块放置场所的注意事项
雨水模块应避免放置在车行道、停车位、经常有群众聚集活动的广场的下方,否则应采用加强型雨水模块,但不得停放大型客车和货柜车;放置雨水模块处的土壤的密实度不小于95%,并根据不同的土壤类型进行不同的处理,但必须保证地基结构的牢固可靠性、平整;
(五)雨水模块的维护
进入雨水模块收集系统前,雨水管道进日处设置有管道格栅,在初期弃流井的沉淀井内去除大的固体和树叶等杂质,由于雨水在雨水模块的储水池中长时间停留,水悬浮物质势必会在模块的底部沉积,不及时处理的话,不但会影响储水空间,还会成为微生物的温床。对于长时间污泥沉淀,可以采用污泥泵打走或人工定时清理,并进行消毒。
5.雨水处理工艺
雨水处理工艺的原则是力求简单,一方面雨水水质比较洁净,另一方面是降雨随意性大,回收水源不稳定,处理设施经常闲置。由于雨水回用水主要污染物为COD和SS,经初期弃流后的雨水在储水模块池内有充分的时间完成沉淀作用,沉淀处理的雨水经简单消毒后完全可达到回水用水质标准,一般不需要做深度处理.本项目采用氯片作为消毒剂,人工投加,加氯量为2 -4mg/L。
1、雨水直接利用
雨水直接利用是指将雨水收集后直接回用,应优先考虑用于小区杂用水、环境景观用水和冷却循环用水等。由于我国大多数地区降雨量全年分布不均,故直接利用往往不能作为唯一水源满足要求,一般需与其它水源一起互为备用。
2、雨水间接利用
雨水间接利用是指将雨水简单处理后下渗或回灌地下,补充地下水。在降雨量少而且不均匀的一些地区,如果雨水直接利用的经济效益不高,可以考虑选择雨水间接利用方案。
3、雨水综合利用
雨水综合利用是指根据具体条件,将雨水直接利用和间接利用结合,在技术经济分析基础上最大限度地利用雨水。

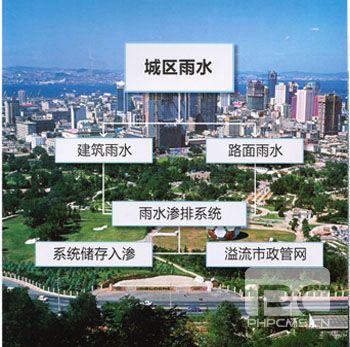

目前,城市雨水利用与以下几种方式:
(1)屋面雨水集蓄利用,利用屋顶做集雨面用于家庭、公共和工业等方面的非饮用水,如浇灌、冲厕、洗衣、冷却循环等中水系统。
(2)屋顶绿化雨水利用,屋顶绿化是一种削减径流量、减轻污染和城市热岛效应、调节建筑温度和美化城市。
(3)园区雨水集蓄利用,绿地入渗,维护绿地面积,同时回步地下水。
(4)雨水回灌地下水,在一些地址条件比较好的地方,进行雨洪回灌,人工补给地下水。
对于雨水的回收利用工程可分为三个部分:雨水的收集、雨水的处理和雨水的供应。一般模式是将屋顶雨水通过雨漏管收集,通过分散或集中过滤除去径流中颗粒物质,然后将水引入蓄水池贮蓄,再通过水泵输送至用水单元。一般用于冲洗厕所或灌溉绿地等。考察团参观一处单户家庭雨水利用系统,雨水不仅用于冲洗厕所,还用于洗涤衣物。
1、雨水的收集
雨水的收集利用,广义的范围内,包括了大型水库的建设,河川径流的取用等。雨水收集的方式有许多种型式,例如屋顶集水、地面径流集水、截水网等。其收集效率会随着收集面材质、气象条件(日照、温湿度等)以及降雨时间的长短等因素而有所差异。
建筑工程中的雨水收集有三种方式:如果建筑物屋顶硬化,雨水应该集中引入绿地、透水路面,或引入储水设施蓄存;如果是地面硬化的庭院、广场、人行道等,应该首先选用透水材料铺装或建设汇流设施,将雨水引入透水区域或储水设施中;如果地面是城市主干道等基础设施,应该结合沿线绿化灌溉建设雨水利用设施。此外,居民小区也将安装简单的雨水收集和利用设施,雨水通过这些设施收集到一起,经过简单的过滤处理,就可以用来建设观赏水景、浇灌小区内绿地、冲刷路面,或供小区居民洗车和冲洗马桶,这样不但节约了大量自来水,还可以为居民节省大量水费。
2、雨水的处理
雨水收集后的处理过程,与一般的水处理过程相似,唯一不同的是雨水的水质明显的比一般回收水的水质好,依据试验研究显示,雨水除了pH值较低(平均约在5.6左右)以外,初期降雨所带入的收集面污染物或泥砂,是最大的问题所在。而一般的污染物(如树叶等)可经由筛网筛除,泥砂则可经由沉淀及过滤的处理过程加以去除。这些设备的组合与处理容量需在经济与集水区条件考量下来调整其大小。采用生物治理的方法去除雨水中的污染物,达到回用标准。
雨水利用系统流程
雨水经过格栅后进入蓄水池,由泵将水提升至生物池由可调整的好氧和厌氧建立起适合微生物生长的最佳环境。颗粒在曝气区涡流中形成流化床,在非曝气区厌氧/需氧流化床的稳定作用下很好的分散悬浮,涡流中存在的剪力保证了生物膜的高活性。由此稳定的保持系统载体可无阻碍达到工艺要求,在二沉池,活性污泥与清水沉淀分离,一部分污泥作为回流污泥返回生物池,另一部分过剩进入污泥池。清水流出排放,从而达到雨水净化的目的。3、雨水的供应
雨水的使用,在未经过妥善处理前(如消毒等),一般建议用于替代不与人体接触的用水(如卫生用水、浇灌花木等)为主。也可将所收集下来的雨水,经处理与储存的过程后,用水泵将雨水提升至顶楼的水塔,供厕所的冲洗使用。另外,如与人接触的用水,仍以自来水供应。
雨水除了可以作为街厕沖洗用水外,也可作为其它用水如空调冷却水、消防用水、洗车用水、花草浇灌、景观用水、道路清洗等均可使用,此外,也可以经处理消毒后供居民饮用。
龙康给排水技术
传统钢筋混凝土水池与PP雨水模块组合水池的比较
钢筋混凝土雨水池储池与pp雨水模块组合水池的技术经济对比
1、钢筋混凝土雨水蓄水池
(1)施工养护周期较长一般不少于10天,整个水池的施工周期不少于20天;
(2)混凝土水池内壁较粗糙,粗糙系数为0.013,较易附着沉积物,水质保持周期较短;
(3)由于混凝土的化学成分,导致其中雨水硬度较大,不适用于一些用途,如空调冷却补水;
(4)混凝土水池为一次性使用,寿命结束后会造成大量建筑垃圾;
(5)水池为刚性设施,抗震性能较低,且一旦破漏极难修复;
(6)室内混凝土水池,遇到特大的暴雨强度,排水来不急的话或设备发生故障时就会造成整个地下室被淹,损失极其之大。
(7)埋地的混凝土水池的造价因需做抗压的钢筋龙骨及支架和里外防水,造价太大。
(8)如果放在地下室又会占用停车位,影响车位出售。

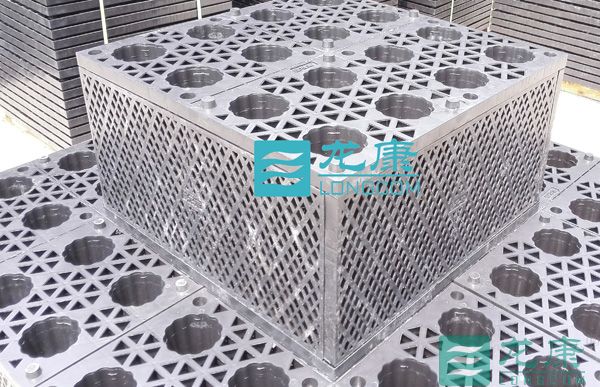

2、PP雨水模块组合雨水池
产品名称:PP模块
主要材质:PP(聚丙烯)
空隙率:95%以上
1)PP模块组合水池优点:
(1)、施工安装方便,仅为传统混凝土水池施工周期的1/3。
(2)、布局灵活,收水面广,可多种形状铺设。
(3)、可以单向入渗设置,用于净化收集土壤中的渗透雨水。
(4)、产品抗压性能强,整体寿命可达50年以上。
(5)、作为室外地埋储水池,其抗渗防漏性能优良。
(6)、该产品可依据不同地势灵活布置,对于山区等地便于搬运及安装。
(7)、PP雨水水池一旦组装具有很好的伸张性,系统抗震性能优良。
(8)、可重复利用并可回收再利用。
(9)、置于绿化带下方,不占用地面以上用地,不影响景观美观。
(10)、模块结构在完成蓄水的同时形成稳定的独特结构空间,通过力学测试具有高强度的承载力及延展性能。
(11)、PP材质具有耐酸碱、抗老化、无异味、外壁光滑不宜滋生菌类等。
2)、PP模块组合水池缺点:
(1)、单座水池最大可做到2000m³。
(2)、只能安装在室外绿化地面以下。
3)、PP模块水池简介
采用聚丙烯塑料单元模块组合,在水池周围包裹防渗土工布,形成地下贮水池。由于表面光滑,不滋生藻类,可使储存的水体水质保持较长时间稳定。再有,模块式的组合,可使雨水集蓄池极大的适应场地的限制,组成各种形状,同时具有安装方便,承载力大,可拆除迁移至其它区域继续使用等优点。用于收集雨水的储存装置,采用成品装配式PP方块组合而成。水池底部仅需做200mm钢筋混凝土垫层,便可满足水池荷载要求。
以聚丙烯塑料模块相组合,形成一个地下水池,在水池周围根据工程的需要可以包裹防渗不透水和可以入渗透水的两种土工布,做成贮水型和渗透型的两种不同类型。塑料模块组合的水池安装方便,承载力大。同时内壁粗糙度为0.009,比混凝土内壁光滑,内部结构不易附着杂质,更有利与保证水质稳定。水池上方可作为绿地,种植花草和树木等,起到美化环境的作用。
龙康给排水技术
孙德威[1]
【摘要】目前城市水资源短缺已成为制约我国社会经济发展的重要影响因素,科学合理地利用雨洪资源是缓解城市水危机的重要途径。本文在参考国内外城市雨洪资源利用经验的基础上,对我国城市雨洪资源利用技术方法进行了评价,并针对我国城市雨洪资源利用的不足,结合我国实际提出适合我国国情的城市雨洪资源利用方法。
【关键词】水危机;雨洪资源化;利用技术;启示
一、城市雨洪资源利用背景
近些年来,我国城市化进程逐步加快,导致诸多城市水问题,主要表现在:城市水资源短缺问题严重,干旱灾害时有发生,严重制约我国社会经济发展;城市下垫面产汇流特征发生改变,城市洪涝灾害问题凸显;城市缺水导致城市生态景观用水被挤占,城市生态环境恶化问题严重,甚至造成一系列地质灾害。面对这一系列问题,人们将目光转向了雨洪资源。
雨洪资源指的是在自然条件下,大气降雨降落到地面后,超过城市下垫面自然消化能力的那部分雨水。由于这部分雨水容易形成地表径流,是一种致灾因子,因此称之为雨洪。对于这部分雨水,传统上一直采取的是尽快排走的办法。但值得注意的是,这部分雨量同时又是一种非常宝贵的可再生资源。在城市水资源严重短缺的今天,充分有效地利用好雨洪资源,不但能够有效缓解城市水资源短缺危机,还能减轻城市防洪压力,可谓一举数得。
二、国外城市雨洪利用技术发展过程
二战后,全世界进入第三次产业革命,城市的数量和规模都在不断扩大,人口高度集中。随着城市工业用水、居民生活用水量不断增加,地下水资源量锐减,城市水资源短缺问题引起了各界的广泛关注。城市雨洪资源利用大致可分为四个阶段。
第一阶段主要以地面截留、自然下渗回补地下水为主。通过城市天然水体涵蓄雨水或通过树林、草地等天然透水层下渗补给地下水。为了更多地截留雨洪资源,人们想出了一系列办法。例如这个时期日本在建设绿地的时候,采用下凹式的方法,即将绿地低于周围地面适当深度,使得周围地面的地表径流流入绿地下渗。这种措施能够有效消纳自身和相同面积不透水地面流入的雨水,涵蓄更多的雨水资源。另外日本还充分利用有限的地上空间,将操场、绿地、公园、花坛、楼间空地的地面高程降低,在遭遇较大降雨时可蓄滞雨洪,雨水排出后再尽快恢复正常使用。随后,日本又在一些城市中修建了雨水入渗设施,包括渗井、渗沟、渗池等。这些设施可以将硬化路面产生的地表径流收集起来,回补地下。美国的一些城市将入渗池和回灌井结合起来。在入渗池下面,水平铺设多孔波纹塑料管,然后与入渗池末端的水泥管相连,雨水经土壤过滤后自流注入回灌井。这种将水平入渗和垂直入渗相结合的方法,防止了回灌井淤堵,提高了回灌能力。
第二个阶段主要以蓄水为主。这个时期,由于城市水资源缺乏,城市雨洪利用的目的转向蓄积雨水,作为城市生产生活用水和城市生态用水。这个阶段日本在许多大城市修建了地下储水系统。如大阪市建造了隧洞式地下防洪调节池,这些地下隧道直径10余米,长度达十余公里,可蓄水112万立方米。名古屋市则修建了方形地下蓄洪池,可容纳洪水10万立方米。美国的芝加哥等大都市也相继建造了地下隧道蓄水系统, 用以解决城市防洪和雨水利用问题。
另外,这个时期香港通过转移城区雨洪的方式,实现“城中集雨城外存”的设想。上世纪60年代,香港政府相继在海湾筑坝修建了船湾水库和万宜水库,两库容共达5.11亿立方米。香港在这两个水库的基础上,实行分流域引水,水库分水岭外的地表水通过集雨渠道大部分可以靠重力引入水库,小部分通过低地间接集雨区抽水站抽水进入水库。这种方法可以最大限度地储存雨洪资源,减少地表径流,综合发挥水库的资源型优势。
第三个阶段主要依靠社区、建筑物集雨。随着科技的发展和人们节水意识的增强,许多国家开始探索利用大型建筑物收集雨水。日本、美国、德国、丹麦、马来西亚等国都以法律的形式规定新建建筑物必须配备集雨设施。其中德国的建筑物集雨措施比较完善,已经形成了一套完整、实用的理论技术体系。德国建筑物集雨主要包括三个方面:一是建筑物屋面雨水集蓄系统。通过屋面收集下来的雨水主要用于家庭、公共场所和企业的非饮用水。二是雨水截污与渗透系统。道路雨水通过下水道排入沿途大型蓄水池或渗透补充地下水,城市地面使用可渗透的地砖,以减小径流。三是生态小区雨水利用系统。小区沿着排水道建有渗透浅沟,表面植有草皮,以加大雨水径流下渗的能力。超过渗透能力的雨水进入雨水池或人工湿地,作为水景或继续下渗。
现在很多国家正在大力发展新形势下的雨洪利用事业,城市雨水利用与城市环境和生态建设紧密结合将成为未来城市雨洪资源利用的一个发展走向。城市雨洪资源利用技术必将向标准化、产业化和市场化方向迈进。
三、我国城市雨洪利用概况
我国的雨洪利用工程最早出现在西部干旱半干旱地区,主要用于农田灌溉和解决居民生活用水。如甘肃的“121雨水集流工程”、宁南山区的“窑窖农业”、陕西的“甘露工程”、山西的“123工程”、内蒙古的“112集雨节水灌溉工程”等。我国城市雨洪利用起步较晚,最近二十年才逐步在部分大城市和一些试点地区开展雨洪资源利用尝试,目前还处于探索与研究阶段。
1996年,我国召开了第一届全国雨水利用学术研讨会;2000年,水利部编制了《全国雨水集蓄利用“十五”计划及2010年发展规划》。2001年7月,中国水利学会雨水专业委员会成立;同年北京正式启动“城市雨洪控制与利用示范工程”;2003年上海出现了具有雨水利用功能的生态住宅;2003年7月,天津建成了第一座节水型水利科技大厦,并成功进行了“城区雨洪利用”应用实验;北京市在筹办2008年奥运会期间,要求所有奥运场馆和新建工程都要配套雨水利用工程,否则将实行一票否决不予验收;2010年上海世博会的建筑在设计建造过程中也都考虑了雨水回收利用系统。这些都是我国城市雨洪资源利用的重要成果。
北京市自2000年有规划、分步骤地实施雨水利用工程以来,已建成城乡雨水利用工程共1200处,仅2008年就利用雨洪4500万立方米。08年北京市又新建雨水收集利用工程350处,新增蓄水能力1460万立方米。北京的雨季主要集中在6—9月,降雨量超过全年的70%。这个时期,在保证安全的前提下多积蓄雨洪,对北京水资源是一项有效的补充。北京市水务部门还在计划构建“宜居城市水生态景观体系”,在雨洪工程建设的基础上,加快治理郊区河道,提高拦蓄雨洪和利用再生水资源的能力。
上海以《上海市城市总体规划(2020)》为依据,以上海城市可持续发展的规划要求为目标,中心城、新城采用“围起来、打出去”原则。规定内环线以内以提高设施利用率为目标,以理顺、完善雨水收集系统、改造低标排水系统,减少积水区域为重点,全面提高防汛能力;内、外环线间,以加强居住、工业区内排水设施配套为基础,更加注重在系统总管建设的同时,确保收集系统的同步实施,使整个系统的效益得到充分的发挥;外环线外,优先发展和完善区级新城排水系统,逐步提高县级新城的排水系统覆盖率,形成与新发展目标相匹配的基础设施构架。
深圳市在《深圳市城市总体规划(2007-2020)》中,将全市划分为四个雨水利用分区,不同的分区采取不同的雨水利用技术,并针对土地利用类型,实施分类分级指引。
大连市正在加紧制定《大连市雨水资源利用工程规划》。以后大连将在居民小区、广场、停车场等地方铺设透水性路面,通过建设绿化屋顶和下凹式公共绿地的方式来综合利用大连市的雨洪资源。
西安市于2007年底制定了《西安市雨水利用规划》,规划根据西安市社会经济发展对水资源供需的要求,提出了雨水利用规划目标和评价指标体系,重点对城区雨水的可利用量进行计算和预测,并明确了全市2010、2020和2030年雨水利用的具体指标,提出了不同下垫面条件下的雨水利用方案,并对常用雨水利用措施进行了典型设计。
成都市依据自身的实际条件,制定了成都市雨洪资源利用方案。成都市计划建设八个地下雨水贮留库,利用贮留库贮存的雨水作为城市绿化、消防等市政用水。特别是当成都市内几条河流水量不足时,还可以直接启动闸门,将处理过的干净雨水冲入河中,抬高河水水位。另外,成都市还加强了中心城区雨水利用。包括截污、初期雨水弃流、收集、贮存、净化、消毒、循环等措施,收集的雨水可以直接或经适当处理后用于冲厕所、洗手、洗衣服、浇庭院、浇绿地、消防和回灌地下水。
四、我国城市雨洪利用总体评价
从城市雨洪资源利用的发展过程中可以看出,城市雨洪资源利用带有很强的针对性,不同国家和地区雨洪资源利用措施差异很大。另外城市雨洪资源利用的发展始终围绕着经济与技术这两个主题,不同时期技术条件也是制约城市雨洪利用的重要因素。再有,城市雨洪资源利用还要综合考虑城市的气候、地理等条件,根据城市所在地的气候特点,有条件的开展雨洪利用工作。
我国的气候的突出特点是南、北方年降雨量相差较大,雨旱季节分明,降雨相对集中,且降雨过程也不相同。北方城市雨季内多以大雨、暴雨为主,降雨历时较短;南方城市多以连绵细雨为主,历时较长。这些特点就决定了我国城市雨洪资源利用要根据不同区域采取不同措施:北方城市应以收集短时间暴雨为主,可以通过地面截留,地表入渗等方式,也可以通过水库、湖泊、河道等天然水体储蓄雨水;南方城市应以收集长历时降雨为主,可以采用天然水体截留,修建城市公用储水设施,铺设透水路面等措施。其次,由于我国区域经济发展不平衡,所以各地还要结合自己的经济投入能力,统筹规划,合理布局,采用先进技术和经验,做到量体裁衣。最后,我国城市雨洪资源利用软条件有待加强。目前我国大城市的雨洪利用理念已经形成,雨洪利用的技术趋于成熟,但还只是进行小范围的试点,中小城市雨洪利用工作还没有起步,相关法律法规还很不完善,我国雨洪资源利用的受重视程度还有待提高。
五、城市雨洪资源利用中的问题与启示
目前,我国城市雨洪利用还处在探索阶段,大多以经济较为发达的大城市作为试点,而在一些中小城市尤其是一些严重缺水城市,雨洪利用工作还没有开展。因此,结合我国城市雨洪利用实际,总结现已存在的问题,重新思考和审视我国城市雨洪资源利用事业的发展成为了摆在我们面前的首要问题。
(一)认清城市雨洪资源利用的重要性
据统计,我国600多个城市中有400多座城市存在资源型或水质型缺水问题,其中110座城市严重缺水,大部分在我国北方及西北地区,其中华北地区水资源紧缺尤为严重。面对严重的水危机,很多城市还没有认识到雨洪资源在解决城市水危机中的重要性,并没有将雨洪资源利用列入城市远景发展规划中,我国城市雨洪利用区域发展严重不平衡。
北京、上海等大城市拥有着经济和技术的优势,政府对发展城市雨洪利用这项公益事业较为重视,资金投入大。因此,这些城市的雨洪利用技术较为成熟,在一些方面已经达到世界先进水平。然而在很多中小城市,城市雨洪利用还没有引起当地政府的足够重视。加之经济实力有限,很难从有限的财政收入中调拨资金来发展雨洪利用事业,很多中小城市的雨洪利用还处在起跑线上。
要想发展我国城市雨洪利用事业,各级政府部门一定要全面认识到我国城市水资源短缺的紧迫性和雨洪资源的重要性,从长远利益出发,加大政府资金投入力度,树立可持续发展观,只有这样才能真正推动我国城市雨洪利用事业的全面发展,促进城市人水和谐。
(二)完善相关法律法规
国外在推广城市雨洪利用技术的同时,也出台了相应的法律法规,用以保障城市雨洪利用工作的顺利开展。如美国制定了《雨水利用条例》,条例规定了新开发区的暴雨洪水洪峰流量不能超过开发前的水平,所有新开发的地区必须实现强制“就低滞洪蓄水”。德国也制订了一系列有关雨洪利用的法律,规定德国在新建小区之前,无论是工业,商业还是居民小区,均要设计雨水利用设施,若无雨水利用设施,政府将征收雨水排放设施费和雨水排放费。
相比较而言,我国有关雨洪资源利用的法律法规还很有限,仅《中华人民共和国水法》规定“任何单位和个人引水、蓄水、排水不得损害公共利益和他人的合法权益” 和《中华人民共和国防洪法》规定“排水等工程设施应当符合防洪标准”。
值得注意的是,在我国的一些城市,近年来相继出台了符合本地实情的雨洪利用法规。2003年3月,北京市规划委员会、北京市水利局联合颁布实施了《关于加强建设工程用地内雨水资源利用的暂行规定》,对北京市雨洪利用办法,各相关单位的职责等都做了明文规定;2008年8月,合肥市出台了《建筑与小区雨水利用管理规定》。同年,无锡市出台了《关于加强新建建设工程城市雨水资源利用的暂行规定》,该规定不但对无锡市的雨洪资源利用的工程措施进行了规定,而且还提出了量化指标,针对不同建筑面积的建筑物提出了不同的标准;今年9月份昆明市出台了《昆明城市雨水收集利用规定》,该规定不但具体列出了雨水收集设施设计规模的计算方法,同时还根据昆明市城市暴雨强度和汇水面积提出了排放管道的设计流量计算公式。这套办法直观具体,具有很强的操作性。
这些地方性的政策法规在很大程度上保障了各城市雨洪利用工作地顺利开展,但都是结合本地实际制定的,具有很强的针对性,在全国范围内针对城市雨洪利用的指导法规还很缺乏。因此,国家应从全局的高度,根据我国的实际情况制定城市雨洪利用管理法规。对城市雨洪利用工作做出明确部署,对雨洪利用标准作出解释说明。只有从法律的角度来保障和规范城市雨洪利用相关者的权利与义务,才能有效地推动我国城市雨洪利用工作地顺利进行。
(三)因地制宜借鉴先进经验
城市雨洪收集利用要根据城市降雨条件、地质条件、城市发展建设情况、城市经济条件和雨洪利用技术条件的不同,而采用不同的方法。我国地域辽阔,城市众多,各个城市都具有不同的气候条件和地理地貌特征,降雨量和降雨过程也相差很大。因此,在考虑我国雨洪资源利用的同时,要充分考虑到各个城市的特点,合理借鉴国外先进经验,做到因地制宜。
以北京为例。北京具有我国北方城市的典型特征,年降雨量400毫米左右,且雨季时间短,降雨集中。这种条件下很难通过地表入渗和建筑物容器收集等方式来收集利用雨水,更不适合花巨资来修建地下储水场所。结合北京市的实际,较为经济实用的方式就是依靠天然水体和古河道进行雨水截留,通过地下排水管网将城中的雨洪排放到河湖等天然水体中。因此,北京市提出了“城区降雨郊区存”的设想,并陆续兴建了凉水河、通惠河和潮白河三处雨洪利用工程,做到了对雨洪资源的科学有效利用。
石家庄是另一个比较典型的城市。由于长期持续开采地下水,河北省太行山前平原区地下水含水层疏干后腾出了巨大库容,形成了“地下漏斗”。由于该地区各河道渗透能力强,地下水含水层疏干后,具备了理想的储水空间和储水地质边界条件,在此基础上建地下水库优势得天独厚。因此,石家庄正在谋划利用滹沱河河道兴建地下水库用以储存雨水资源。
我国南方的一些城市,年降雨量大,普遍在1000毫米以上,有时还会受台风影响带来强降雨,地下水位较高。因此这些城市不适合建设渗水井、渗水池等入渗设施,而应该以城市排涝、蓄涝为主结合其他措施综合利用城市雨洪。
总之,每个城市都应该结合本地实际,科学合理的开展雨洪收集利用工作,不可简单地照搬经验,要做到因地制宜和因时制宜,统筹规划、科学管理,充分发挥本地的优势,有效地利用雨洪资源。
(四)提高降雨预报精度
准确的降雨预报是处理排与滞的关键。当预报有较强降雨来临时,水库和天然河道要适当的排放存水,一方面为避免强降雨给城市防洪带来危险,另一方面是为了使存水得到更新净化。倘若降雨预报不够准确,就会造成水资源的浪费。2005年8月,气象部门预测台风“麦莎”将会侵袭北京并给北京带来十年以来最强降雨。北京市防汛部门根据汛期防洪安全的要求,适当排放北京周边17个水库的存水,降低库容水位确保安全渡讯。结果台风“麦莎”与京城擦将而过,只给北京带来了毛毛细雨,造成了水资源的白白流失。可见,科学准确的城市降水预报是做好城市雨洪资源利用工作的重要前提。
(五)加强政策引导、加大资金扶持
城市雨洪资源利用是一项公益事业,国外现在也还处于政府投资,人民受益的阶段。所以,我国各级政府应该加大在雨洪资源利用上的投资力度,对投身城市雨洪利用的企业给予一定的政策倾斜,鼓励并保护企业、公司或个人为雨洪综合利用出资出力,并对那些为城市雨洪事业的发展做出突出贡献的企业和个人给予一定的物资奖励。另外,政府还应该对那些雨洪利用设施达标的建筑单位,居民社区等减收或免受防洪费。同时,政府还应该设立雨洪利用专项基金,用于扶持城市雨洪利用事业的发展。
(六)推动城市雨洪利用向标准化、产业化和市场化方向发展
推动城市雨洪利用向标准化、产业化和市场化方向发展是世界各国雨洪利用发展的必然趋势。在我国,除政府出资外,很少有企业或私人投身城市雨洪利用事业。一些企业看到投资几十万元建起的雨水回用系统,要数十年才能收回建设成本,都认为这是件“叫好不叫座”的事情。因此,如何在城市雨洪利用事业中做到投资者与收益者互惠互利,是摆在我们面前的难题。另外,我国从事城市雨洪研究的机构少,从事雨洪利用技术研发的企业更是凤毛麟角,雨洪利用产业链还没有形成。加之我国还没有制定有关城市雨洪利用的行业标准,很多技术都从国外照搬过来,不尽符合我国的实际。
要想解决这个问题,一定要从制度上进行创新,改革不适应市场化的体制机制。鼓励引导民间投资,创新合作方式。做好城市雨洪利用规划,加大城市雨洪研究投入,努力将科研成果转化为生产成果。着重发展雨洪利用技术产业,创新适合我国实际的新技术,新方法,大力推动雨洪利用相关产业的发展。这些措施不但可以有效推动我国城市雨洪事业的发展,还能带动城市经济发展,创造就业机会,增加财政收入,是推动我国雨洪利用事业向前发展的源动力。
(七)加强水质监测
我国城市雨洪利用的另一个难题就是水质问题。在德国,屋面雨水经过截污装置和简单的过滤就能满足杂用水的要求。但在我国的许多城市,雨水水质很难通过这种系统达到回用标准。再有,现在我国城市的排水管道大都采用雨污合流的方式,即较清洁的雨水资源和城市工业生活废水一起排放,这无疑加重了雨洪回收利用的难度。
要解决这些问题,首先要减轻城市空气污染,改善雨水水质。其次,要改变原有的城市排水系统,将雨水收集系统和城市排污系统分开,提高城市雨洪利用效率。最后还要加强水质监测,避免污水污染清水的现象发生。
(八)加大宣传力度、提高全民节水意识
城市雨洪资源的利用是缓解城市水资源短缺的一项重要措施,是“开源”的一种方式,但同时还要做好“节流”工作。加强宣传教育,提高全民节水意识,不但能够减少水资源的不必要浪费,而且也是对雨洪利用工作的有利支持。政府可以利用行政措施和经济手段来调节城市用水,提高城市单位水量的产能,做到用水效益最大化。只有提高全民节水意识,才能在全社会形成珍惜利用雨洪资源的风气。这对于城市雨洪收集工程的建设和雨洪资源利用工作的开展将起着至关重要的作用。
六、结语
随着我国经济的飞速发展,我国城市水资源短缺问题将会更加突出,发展城市雨洪资源利用事业显得尤为重要。相信随着社会的发展和科技的进步,我国城市雨洪资源利用事业也必将得到蓬勃发展,雨洪利用工程的数量也会越来越多,雨洪利用工程将会沿着更科学,更高效的方向发展,这无疑将大大缓解我国城市的缺水问题,为城市防洪减灾工作做出贡献。
今后随着我国城市雨洪利用相关法律法规地不断完善,以及民众对于雨洪资源重要性认识地不断提高,我国城市雨洪资源利用事业必将得到飞速发展,最终实现人水和谐发展的目标。
龙康给排水技术转发。
随着全国各大城市不断出现的由强暴雨引发的严重内涝问题,城市建筑区雨水利用的抗灾和防涝研究成为最近几年的研究热点。如何处理好城市建筑区尤其是高密度建筑区和产业园区的雨洪调蓄问题呢?日前,本报记者采访了中国建筑设计院有限公司绿色设计研究中心副主任赵昕。
不同建筑群的雨水利用方式
在2012年北京“7·21”特大暴雨事件后,传统的雨水排水系统设计理念正逐步转变。过去认为雨水排除得越快、排水能力越强越安全,现在的设计理念是将建筑区内的雨水系统和城市排水体系整体考虑,用合适的流量和总量向外排水,同时将雨水视为可利用的资源,尽量想办法留下来并充分发挥其使用功能。《建筑与小区雨水利用工程技术规范(GB50400-2006)》的颁布实施和2008年北京奥运建设项目中雨水利用技术的大规模使用,标志着我国城市雨水利用技术走向实践和成熟,且具备了在全国范围内推广实施的理论和技术基础。
城市地理气候不同应采取不同的雨水利用措施。赵昕告诉记者,在北京,基本上所有的雨水利用措施都可以使用,但在CBD这样的超高密度的城市中心商务区,雨水调蓄防涝的意义比回收利用更加重要。尽管人们认为建筑雨水利用有很多益处,但对待不同区域、不同密度、不同性质的建筑区,例如住宅区、办公区、商业区、广场区等,是否应该采用不同的雨水利用目标,优先采用不同的雨水利用措施、手段及规模要求?姑且把城市建筑区按密度分为3个类型,这里所说的密度和规划控制的建筑密度有些不同,这里指的密度是指地下建筑和地上建筑一起占据的建筑基底面积和建筑场地面积的比值。
一是低密度建筑区。低密度建筑区一般指由多层建筑构成,容积率控制在一定范围内,实土绿地面积较大,除建筑基地范围外地下建筑面积很小的区域。如果在很大的建筑场地内,只有一座地上加地下建筑基地很小的超高层建筑,但是实土面积很大的建筑区,对雨水控制来说也是低密度区。二是中密度建筑区。中密度建筑区指建筑多为高层建筑,容积率较高,有一部分的实土绿化;地下建筑范围较广,在用地区域内占有较大比重的区域。三是高密度建筑区。高密度建筑区指建筑全部为高层和超高层建筑,地上容积率很高,或者地下建筑区域占区域总面积的大部分的区域。北京的很多住宅项目是在一个巨大的地下底盘上建设几个地上住宅楼,虽然从地上看密度不是很高,但对于雨水利用来说也属于高密度城市建筑区。
用友软件园雨水调蓄系统
用友软件园位于北京中关村永丰产业基地,占地45.52公顷,建设目标为国际一流的生态环保软件园。园区内的水景与休闲广场为研发人员提供一个休闲与交流的场所。软件园由7个功能区组成,由十几个单体建筑组成,各个功能区既相互独立、又相互连接,总建筑面积约40万平方米。该建筑群屋面雨水采用两种方式收集:一是在雨水立管上安装自动弃流装置,以虹吸式系统通过管道流量控制初期雨水弃流量;二是在室外连接检查井处,以重力式系统采用渗透式弃流装置。部分室外雨水管道采用渗透排放一体系统,在地下管道内存储雨水并渗透至周边土壤中。
赵昕介绍,绿地蓄渗设计要注意的几个问题是:地下水位太高有可能渗不下去,时间长了植物可能禁不住浸泡,所以要按渗透设施考虑,不宜在紧贴建筑周边做下沉式绿地,最好离开回填土区域后再下沉,对渗透设施与建筑物的要求对下沉绿地同样有效。尤其是在地下室顶板上尽量不要做下沉式绿地,如果地下室结构顶板上没有专门的排水做法或者可靠的隔水层,太多的水渗透可能会引起其他的问题。当地形坡度较大或起伏较多时,下沉式绿地应保证地底的水平度和周边高地的连续闭合性,否则很难达到效果,且对景观有很大的影响。
大型建筑群雨洪利用前景广阔
建筑物的水资源综合利用的规模问题实际上是一个经济性的问题,系统规模是否合理取决于其是否经济。
赵昕解释说,其实对于不同地区、不同城市的不同建筑区域,适宜的雨水利用措施有较大差别,如果一味地强调雨水利用的具体措施,而忽略了建筑区的具体情况,很可能不仅不能发挥雨水利用措施的效果,而且造成了不必要的浪费。建筑物水资源综合利用系统本身就相当于水在建筑(群)物中的循环。如果单独从这个层次上考虑,可以很直观地看出,该系统的经济效益在于节约的市政自来水价值与整个系统投资之间的比较。
从一般意义上来说,只要采用建筑物的水资源综合利用系统,就一定会增加初期投资并使建筑物的给排水系统更加复杂。就目前我国的情况来看,随着水价的提高,这种增加的投资小于节约的自来水价值的可能性越来越大。虽然水资源综合利用系统规模越大,建筑物的成本就越高,但这样做具有非常重要的社会意义。因为大型建筑群不同于一般的建筑,它是将建设项目的社会效益和远期效益作为重点,而不是片面追求近期的经济效益,这一点对推广水资源的综合利用十分有利。
归根结底,在城市建筑区的雨水系统首先要满足排放要求,在经济允许的条件下尽量提高雨水排水系统的能力;其次,采取各种渗透措施,减少地表径流,提高环境舒适度;最后,结合节约用水、绿色建筑和可持续发展的目标把雨水作为非传统的水资源来考虑,合理地回收利用。由此看来,大型建筑群在拓展水源方面也有得天独厚的条件,特别是对雨洪资源的利用,在大型建筑的建设中将有广阔的前景。
龙康给排水技术转发。
